POLİTETRAFLOROTİLEN (PTFE) TEFLON®
PTFE florlanmış etilen polimeri olan bir politetrafloroetilendir. Bir termoplastik türü floropolimerdir. flor atomlarıyla doymuş uzun ve düz bir karbon zincirinden meydana gelmiş moleküler yapı, atomlar arasındaki kuvvetli bağlar sebebiyle oldukça inert özelliklere sahiptir. Isıya, kimyevi maddelere, neme, elektrik atlamasına (dielektrik), sürtünmeye dayanıklı olan Teflon® hiçbir maddeye yapışmaz, sürtünme katsayısı bütün katı cisimlerinkinden küçüktür. Teflon® 260°C üzerindeki sıcaklıklarda bozulmaya başlar; 350°C civarında tamamen yapısı bozulur.

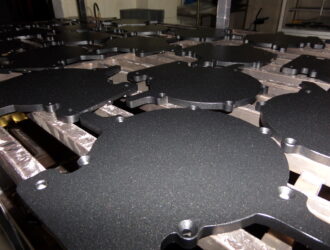

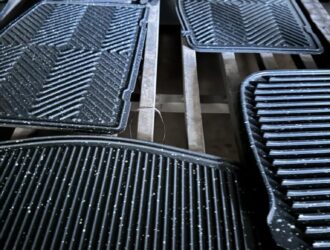

PTFE kaplama, yapışmazlık özelliğine sahiptir. zamk gibi özel yapışkan maddeler dışında hemen hemen hiçbir madde Teflona yapışmaz.
• Sürtünme katsayısı çok düşüktür. (0,05 ile 0,20 arası, bu katsayı kayganlık hızına, uygulanan yüke ve kullanılan PTFE kaplamanın çeşidine göre değişir.
• Nem çekmeme özelliğine sahiptir. Teflon® oleophobic ve hydrophobic özellikte olmasından dolayı, damlalar’ın şekilleri bozulmadığından Teflon(PTFE) kaplamalı yüzeyler nem tutmaz ve derinlemesine temizlik sağlar.
• Yüksek sıcaklıklarda çalışabilir. Sürekli servis sıcaklığı 290°C/ 550°F ve elverişli havalandırmanın sağlandığı kesikli ısıtmalı sistemlerde ise 315°C/ 600°F gibi yüksek sıcaklıklara kadar kullanım imkanı sağlar.
• Yalıtkandır, Teflon® (PTFE) geniş frekans aralıklarında yüksek yalıtkan gücü, yüzey dayanıklılığı ve düşük kayıp faktörü gibi özellikler gösterir. Özel tekniklerle yeterli elektrokondaktivite ile anti-statik kaplama olarak kullanılabilir.
• Düşük sıcaklıklarda çalışabilir. Teflon® (PTFE) -270°C/ -454°F gibi düşük sıcaklıklarda bile fiziksel özelliklerini kaybetmeden çalışabilir.
• Kimyasallardan etkilenmez. Teflon® (PTFE) erimiş alkali metaller ve yüksek reaksiyon gösteren fluorinli kimyasallar dışındaki kimyasallardan etkilenmez.
PTFE KULLANMANIN AVANTAJLARI VE FAYDALARI
PTFE’nin en büyük avantajı çok yönlülüğüdür ve bu malzeme için pek çok ürün ve farklı endüstrideki uygulama yelpazesi şaşırtıcıdır.
PTFE’nin kullanımı, yalnızca aşındırıcı kimyasalları taşımak veya depolamak için borular veya astarlar yapmak için değil, aynı zamanda hem parçaların hem de makinelerin ömrünü uzatmak için yataklar veya vidalar gibi parçaları kaplayarak imalat ve mühendislikte büyük faydalar sağlayabilir.
PTFE kaplı bir vida, PTFE’nin suyu ve yağı itme özelliği sayesinde korozyona karşı dirençli olacaktır ve malzeme tarafından yağlanarak tutturduğunuz yüzeye daha az sürtünmeyle düzgün bir şekilde nüfuz ederek hem vidada hem de vidada daha az aşınmaya neden olur. yüzey ve daha uzun ömürlü, daha güvenli bir yüzey.
Rulmanlarda sürtünme ve aşınma da etken olabilir ve bir PTFE kaplama, kaplamanın ısıya dayanıklı olması gibi ek bir avantajla birlikte kaplama vidalarıyla aynı faydaları sağlayabilir.
Daha uzun ömürlü, daha yüksek performanslı parçaların herhangi bir makinenin verimliliğine katkıda bulunabileceği, sürekli olarak yedek parça edinme ihtiyacını azaltabileceği, hem paradan hem de değiştirmeleri takmak için gereken zamandan tasarruf etmenin yanı sıra israfı azaltabileceği açıktır. Bu, ekipmanda arıza olma olasılığı daha düşük olduğundan bakım ihtiyaçlarını da azaltacak ve ayrıca arızalar veya onarımlardan kaynaklanan pahalı üretim kesintilerini büyük ölçüde azaltacak ve hatta ortadan kaldıracaktır.Bir PTFE kaplama ıslanmadığı ve parçaların kendi kendini temizlemesini kolaylaştırdığı için bazı durumlarda ekipmanın temizliği de azaltılabilir.
Teflon®’un tekstil için kaplamaları çevreye bile yardımcı olabilir, çünkü kumaşa uygulandığında, apre su ve yağ lekelerini iterek kuru temizleme kullanma ihtiyacını azaltır ve ayrıca çamaşır kurutma ile daha az enerji kullanarak daha hızlı kurur ve daha uzun süre dayanır. Aşınmayı azaltır.
PTFE’ nin toksik olmaması, polimer dumanı ateşinden insanlar için yalnızca küçük bir kontrendikasyona sahip olması (yalnızca herhangi bir Teflon® kaplı tava sıcaklığı 260 °C’ye ulaşırsa) ve FDA onaylı ve gıda için güvenli olması gibi ek avantajlarla, bu malzeme gerçekten birçok farklı alanda büyük fayda sağlıyor.
Politetrafloroetilen (PTFE) Teknik Özellikleri
| Fiziki Özellikleri | Metrik | English | Yorumlar |
|---|---|---|---|
| Yoğunluk | 2,24 – 2,33 gr/cc | 0,0809 – 0,0842 lb/in³ | Ortalama değer: 2,29 g/cc Sınıf Sayısı:7 |
| Su soğurumu | 0,0300 – 0,100 % | 0,0300 – 0,100 % | Ortalama değer: %0,0650 Not Sayısı:4 |
| Doygunlukta Su Emme | %0,200 – 2,00 | %0,200 – 2,00 | Ortalama değer: %0,667 Not Sayısı:3 |
| Mekanik Özellikleri | Metrik | English | Yorumlar |
|---|---|---|---|
| Sertlik, Rockwell R | 50.0 – 55.0 | 50.0 – 55.0 | Ortalama değer: 51.7 Not Sayısı:3 |
| Sertlik, Shore D | 60.0 – 70.0 | 60.0 – 70.0 | Ortalama değer: 64.7 Not Sayısı:6 |
| Top Girinti Sertliği | 40,0 – 135 MPa | 5800 – 19600 psi | Ortalama değer: 91,7 MPa Derece Sayısı:3 |
| Gerilme direnci, en yüksek | 6,89 – 23,0 MPa | 1000 – 3340 psi | Ortalama değer: 11,2 MPa Derece Sayısı:5 |
| Kopmada Uzama | %6,50 – 300 | %6,50 – 300 | Ortalama değer: %102 Not Sayısı:7 |
| Esneklik Modülü | 1,45 – 2,07 GPa | 210 – 300 ksi | Ortalama değer: 1,75 GPa Not Sayısı:3 |
| Eğilme Dayanımı | 13,8 – 15,2 MPa | 2000 – 2200 psi | Ortalama değer: 14,3 MPa Derece Sayısı:3 |
| Basınç Akma Dayanımı | 10,5 – 27,6 MPa | 1520 – 4000 psi | Ortalama değer: 19,9 MPa Derece Sayısı:3 |
| Sürtünme katsayısı | 0,0300 – 0,300 | 0,0300 – 0,300 | Ortalama değer: 0,158 Not Sayısı:6 |
| Sürtünme Katsayısı, Statik | 0,0800 – 0,320 | 0,0800 – 0,320 | Ortalama değer: 0,192 Not Sayısı:4 |
| K (aşınma) Faktörü | 4,03 – 1210 x 10 -8 mm³/NM | 2.00 – 600 x 10-10 in³-min/ft-lb-hr | Ortalama değer: 461 x 10 -8 mm³/NM Kalite Sayısı:3 |
| Elektriksel Özellikler | Metrik | English | Yorumlar |
|---|---|---|---|
| Elektrik Direnci | 1,00e+10 – 1,00e+15 ohm-cm | 1,00e+10 – 1,00e+15 ohm-cm | Ortalama değer: 2,51e+14 ohm-cm Derece Sayısı:4 |
| Yüzey Direnci | 1,00e+10 – 1,00e+13 ohm | 1,00e+10 – 1,00e+13 ohm | Ortalama değer: 4,14e+12 ohm Sınıf Sayısı:5 |
| Dielektrik sabiti | 2,58 – 2,85 | 2,58 – 2,85 | Ortalama değer: 2,72 Not Sayısı:4 |
| Dielektrik gücü | 7,00 – 25,0 kV/mm | 178 – 635 kV/inç | Ortalama değer: 11,8 kV/mm Derece Sayısı:5 |
| Termal Özellikler | Metrik | English | Yorumlar |
|---|---|---|---|
| CTE, doğrusal | 45,0 – 103 µm/m-°C | 25,0 – 57,0 µin/in-°F | Ortalama değer: 77,5 µm/m-°C Derece Sayısı:3 |
| Termal iletkenlik | 0,440 – 0,764 W/mK | 3.05 – 5.30 BTU-in/hr-ft²-°F | Ortalama değer: 0,654 W/mK Derece Sayısı:3 |
| Erime noktası | 327 – 327 °C | 621 – 621 °F | Ortalama değer: 327 °C Derece Sayısı:5 |
| Maksimum Servis Sıcaklığı, Hava | 260 °C | 500 °F | Ortalama değer: 260 °C Sınıf Sayısı:6 |
| 1,8 MPa’da (264 psi) Sapma Sıcaklığı | 98,9 – 132 °C | 210 – 270 °F | Ortalama değer: 110 °C Derece Sayısı:3 |
| Minimum Servis Sıcaklığı, Hava | -200 – -50.0 °C | -328 – -58.0 °F | Ortalama değer: -117 °C Derece Sayısı:3 |
| Yanıcılık, UL94 | V-0 | V-0 |
